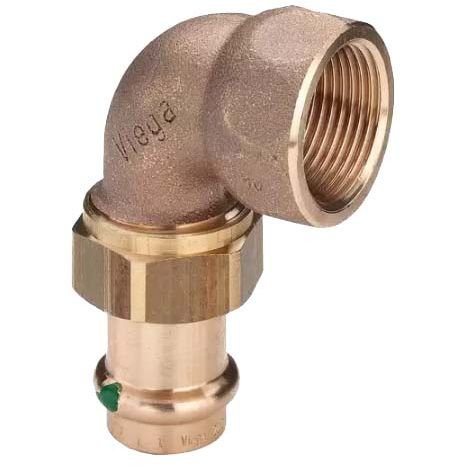

Угловое резьбовое соединение Sanpress c SC-Contur 28х1", с плоским уплотнением, с переходом на внутреннюю резьбу, бронза, модель 2255 128159

Viega SC-Contur

При разработке пресс-технологии фирма Viega продумала все детали, в том числе и то, что при монтаже одно из соединений может по недосмотру остаться неопрессованным. Поэтому все пресс-фитинги Viega оснащены запатентованным Viega контуром безопасности SC-Contur, что отмечено цветной маркировкой на гребнях пресс-фитингов. SC-Contur обеспечивает немедленное обнаружение неопрессованных по недосмотру соединений: при наполнении системы в результате протечки, неопрессованные соединения становятся видны. В результате чего трудоемкий контроль обжатия отдельных пресс-соединений сокращается до минимума. Наряду с двойной опрессовкой и цилиндрической направляющей Viega SC-Contur обеспечивает дополнительный решающий фактор безопасности при выполнении пресс-соединений.

Надежность визуального контроля

Система SC-Contur работает в разрешенных диапазонах давлений в течение заданного времени при испытаниях сжатым воздухом и водой. Таким же образом обеспечивается проверка газопроводных систем согласно принятым для них техническим правилам. При проверке герметичности в сухом режиме в диапазоне давлений от 22 мбар до 3 бар возможен визуальный контроль снижения давления по манометру. Если же система наполняется водой, то наглядно видно, как она в диапазоне давлений от 1,0 до 6,5 бар вытекает из неопрессованных фитингов.

Централизованная проверка герметичности

В качестве усовершенствования концепции SC-Contur компания Viega первой на рынке предоставляет возможность централизованной проверки герметичности всей системы трубопроводов по манометру – при условии, что система полностью оснащена элементами SC-Contur. Тем самым, централизованная проверка герметичности обеспечивает повышенную надежность и комфорт, так как отпадает необходимость визуального контроля каждого пресс-соединения в отдельности. В случае, если соединения по недосмотру неопрессованы, происходит выделение среды и падение давления на манометре. Если вместо гидравлической выполняется пневматическая проверка герметичности и нагрузки сжатым воздухом, снижаются гигиенические риски. Эти риски обусловлены наличием в трубопроводе воды в период от первого наполнения до ввода в действие.
